Základní deska Intel H610 (LGA 1700) mic-ATX s DDR4, PCIe 4.0, M.2 slot, Realtek 1 Gb Ethernet, HDMI, D-Sub, porty USB 3.2 Gen 1, SATA 6 Gbps, COM header, RGB header

Patice Intel LGA 1700: Připraveno pro procesory Intel 13. a 12. generace
Komplexní chlazení: PCH chladič a Fan Xpert

Ultrarychlá konektivita: 32Gbps M.2 slot, Realtek 1 Gb Ethernet a podpora USB 3.2 Gen 1

Základní deska Intel B660 (LGA 1700) ATX s 8 výkonovými stupni, sloty PCIe 4.0, tři sloty M.2, Realtek 2,5Gb Ethernet, DisplayPort, HDMI®, D-Sub, zadní USB 3.2 Gen 2x2 Type-C, přední USB 3.2 Gen 1 Type-C, Aura Sync

Patice Intel LGA 1700: Připraveno pro procesory Intel 13. a 12. generace
Ultrarychlá konektivita: sloty PCIe 4.0, tři sloty M.2, zadní USB 3.2 Gen 2x2 Type-C, přední USB 3.2 Gen 1 Type-C, Realtek 2,5Gb Ethernet a podpora záhlaví Thunderbolt 4

Komplexní chlazení: chladič VRM, chladič M.2, chladič PCH, hybridní záhlaví ventilátoru a Fan Xpert 2+

ASUS OptiMem: Pečlivé směrování tras a průchodů pro zachování integrity signálu pro lepší stabilitu paměti

Základní deska H610 pro firmy formátu Micro-ATX s lepším zabezpečením, spolehlivostí, možností správy a servisem

Formát Mini ITX / Řada H - H610 / Patice LGA 1700 / Až 64GB RAM - 2x DDR4 DIMM 3200MHz / M.2: 1x / 2x SATA III / Ethernet / HDMI

Intel® Socket LGA1700 pro procesory Intel® Core™, Pentium® Gold a Celeron® 12. generace
Podporuje Intel® Turbo Boost Technology 2.0 a Intel® Turbo Boost Max Technology 3.0, CPU podporuje pouze 65 W

Paměť
2 x SO-DIMM, Max. 64 GB, DDR4 3200/2933/2800/2666/2400/2133 MHz Non-ECC, Paměť bez vyrovnávací paměti
Dvoukanálová architektura paměti
Podporuje Intel® Extreme Memory Profile (XMP)

Grafika
1 x DisplayPort
1 x port HDMI
1 x konektor LVDS

Úložný prostor
Celkem podporuje 1 x M.2 slot a 2 x SATA 6Gb/s porty
Procesory Intel® 12. generace
– 1 x M.2 slot (Key M), typ 2260/2280 (podporuje režimy PCIe 4.0 x4 a SATA)
Čipová sada Intel® H610
- 2 x SATA 6,0 Gb/s porty

Ethernet
1 x Realtek 1Gb Ethernet
ASUS LANGuard

USB
Zadní USB (celkem 4 porty)
2 x USB 3.2 Gen 2 porty (2 x Type-A)
2 x USB 2.0 porty
Přední USB (celkem 7 portů)
1 x USB 3.2 Gen 1 header podporuje další 2 USB 3.2 Gen 1 porty
2 x USB 2.0 headery podporují další 4 USB 2.0 porty
1 x USB 2.0 header podporuje další 1 USB 2.0 port

Zvuk
Realtek 7.1 Surround Sound High Definition Audio CODEC

I/O porty na zadním panelu
2 x porty USB 3.2 Gen 2
2 x porty USB 2.0
1 x DisplayPort
1 x port HDMI®
1 x port Realtek 1Gb Ethernet
2 x audio konektory
1 x DC napájecí konektor (podpora 19V)

Interní I/O konektory
Související s ventilátorem a chlazením
1 x 4kolíkový CPU Záhlaví ventilátoru
1 x 4kolíkový šasi Záhlaví ventilátoru
Napájení
1 x 2kolíkový +19V Napájecí konektor
1 x SATA napájecí konektor
Úložný prostor
1 x M.2 slot (klíč M)
2 x Porty SATA 6Gb/s
USB
1 x USB 3.2 Gen 1 header podporuje další 2 USB 3.2 Gen 1 porty
2 x USB 2.0 header podporuje další 4 USB 2.0 porty
1 x USB 2.0 header podporuje další 1 USB 2.0 porty
Související se systémem AIO
1 x 2- pin interní DC napájecí konektor
1 x konektor stereo reproduktoru
1 x DMIC hlavička
Související s plochým panelem
1 x hlavička výběru napětí měniče podsvícení
1 x hlavička jasu FPD
1 x hlavička výběru napětí panelu
1 x hlavička vypnutého panelu
Různé
1 x vymazat hlavičku CMOS
1 x šasi Intrude header
1 x COM Port header
1 x COM debug header
1 x Front Panel Audio header (AAFP)
1 x LVDS konektor
1 x M.2 slot (Key E)
1 x Speaker header
1 x SPI TPM header (14-1pin)
1 x 10-1 pin hlavička System Panel

Form Factor
Thin Mini-ITX Form Factor (17,0 cm x 17,0 cm)

Základní deska, socket Intel 1700, čipset Intel B660, podpora procesorů Intel 13. a 12. generace Core/Pentium Gold/Celeron; podpora procesorů s integrovaným grafickým čipem, 4x DDR4 až 3200 MHz (až 5333 MHz OC), maximálně 128 GB; sloty: 1x PCIe 4.0 x16, 2x PCIe 3.0 x16 (x4, x1); konektory: 4x SATA 6Gb/s, 2x M.2, 9x USB 2.0, 5x USB 3.2 Gen1, 2x USB 3.2 Gen2, 1x PS/2, 1x GLAN, 1x DisplayPort, 2x HDMI, 3x 3,5 mm audio jack; formát mATX.

Základní deska, socket Intel 1700, čipset Intel H610, podpora procesorů Intel 12. generace Core/Pentium Gold/Celeron; podpora procesorů s integrovaným grafickým čipem, 2x DDR4 až 3200 MHz, maximálně 64 GB; sloty: 1x PCIe 4.0 x16, 1x PCIe 3.0 x1; konektory: 4x SATA 6Gb/s, 1x M.2, 6x USB 2.0, 4x USB 3.2 Gen1, 1x PS/2, 1x COM, 1x GLAN, 1x HDMI, 1x VGA, 3x 3,5 mm audio jack; formát mATX.

Základní deska, socket Intel 1700, čipset Intel B660, podpora procesorů Intel 12. generace Core/Pentium Gold/Celeron; podpora procesorů s integrovaným grafickým čipem, 2x DDR4 až 3200 MHz (až 5333 MHz OC), maximálně 64 GB; sloty: 1x PCIe 4.0 x16, 2x PCIe 3.0 x1; konektory: 4x SATA 6Gb/s, 2x M.2, 6x USB 2.0, 6x USB 3.2 Gen1, 1x PS/2, 1x GLAN, 1x VGA, 1x HDMI, 3x 3,5 mm audio jack; formát mATX.

hipset: AMD B550

Rozměrový formát: Formát Micro ATX (244 mm x 244 mm)
Podpora pro procesory: 3. generaci procesorů AMD Ryzen™ / 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™
Patice procesoru: AM4

Pozice na paměti: 4x DDR4 DIMM
Podpora pro paměti:

3. generace procesorů AMD Ryzen™: Podpora pro paměťové moduly DDR4 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz
Nová generace procesorů AMD Ryzen™ s grafickým adaptérem Radeon™: Podpora pro paměťové moduly DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz

Max.velikost operační paměti: 128 GB
Podpora pro paměti typu: DDR4

Dvoukanálová architektura paměti
Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8
Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Podpora paměťových modulů s XMP profilem (Extreme Memory Profile)

Grafická karta: Integrované ve 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™

1x port DVI-D s maximálním podporovaným rozlišením 1920 x 1200 @ 60 Hz
1x konektor HDMI podporující maximální rozlišení 4096 x 2160 @ 60 Hz

Zvuková karta:

Kodek Realtek® ALC887

Síťová karta:

Realtek® GbE LAN čip (1000 Mbit/100 Mbit)

Rozšiřující sloty:

1x slot PCI Express x16 (PCIEX16)
1x slot PCI Express x16 slot (PCIEX4)
1x slot PCI Express x1 (PCIEX1)

RAID řadič: 0, 1, 10

SATA:

4x konektor SATA 6 Gb/s

M.2:

1x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs
1x konektor M.2 (M2B_SB), integrovaný v čipsetu, podpora pro Socket 3, M key, SSD typu 2242/2260/2280 SSDs

USB:

zadní USB porty ( celkem 8 )
4x port USB 2.0/1.1
4x port USB 3.2 Gen 1
přední USB porty ( celkem 4 )
2x port USB 3.2 Gen 1
2x port USB 2.0/1.1

Interní porty:

1x 24pinový ATX hlavní napájecí konektor
1x 8pinový ATX 12V napájecí konektor
1x konektor pro ventilátor na chladiči procesoru
2x konektor pro systémový ventilátor
2x konektor pro pásky s adresovatelnými LED
2x konektory pro pásky RGB LED
1x konektor pro LED na chladiči CPU / pro pásek RGB LED
2x konektor M.2 Socket 3
4x konektor SATA 6Gb/s
1x konektor pro tlačítka a LED na předním panelu
1x konektor pro audio na předním panelu
1x interní konektor USB 3.2 Gen 1
1x interní USB 2.0/1.1 konektor
1x konektor pro Trusted Platform Module (TPM) (2x 6 pinů, pouze pro modul GC-TPM2.0_S)
1x interní konektor pro sériový port
1x propojka Clear CMOS
1x tlačítko Q-Flash Plus

Externí porty:

1x port PS/2 pro klávesnici/myš
1x port DVI-D
1x port HDMI
4x port USB 3.2 Gen 1
4x port USB 2.0/1.1
1x port RJ-45
3x audio jack

M.2, 802.11a/b/g/n/ac, 2,4/5GHz, 433Mbps

M.2 Wi-Fi modul podporuje Wi-Fi standard IEEE 802.11a/b/g/n/ac v pásmech 2,4 GHz a 5 GHz s přenosovou rychlostí až 433 Mb/s.

ZÁKLADNÍ SPECIFIKACE
Rozhraní: M.2 (2230)
Frekvence: 2,4 GHz, 5 GHz
Standard sítě: IEEE 802.11 a/b/g/n/ac
Rychlost přenosu dat: až 433 Mbps

ASUS modul TPM-SPI (14pin, kompatibilní s TPM-SPI 2.0)

tento výrobek je : TPM-SPI (zaslepený pin v rohu)
tento výrobek není : TPM-M (zaslepený pin mimo roh) to nemáme.

Verze 2 je podporovana v ...

ASROCK:
- Intel 100/200/300/X299 série.
- AMD AM4/TR4
- Intel X99 serie po BIOS update

TPM 2.0
13 pin connector
SPI interface

Funkce
V souladu s hlavní specifikací TPM, rodina "2.0", úroveň 00, revize 01.16
- SPI rozhraní
- TPM 2.0
- 13kolíkový konektor
- splnění certifikačních kritérií Intel TXT, Microsoft Windows a Google Chromebook pro úspěšnou kvalifikaci platformy
- generátor náhodných čísel (RNG) podle podle NIST SP800-90A
- Plná personalizace s Endorsement Key (EK) a EK certifikátem
- Standardní (-20 .. + 85 ° C) a Rozšířený teplotní rozsah (-40 .. + 85 ° C)
- PG-VQFN-32- Balení 13 nebo PG-UQFN-32-1
- Pin kompatibilní s verzí OPTIGA ™ TPM SLB 9670 TPM1.2
- Optimalizováno pro zařízení napájená z baterie: nízká spotřeba energie v pohotovostním režimu (typ. 110µA)
- 24 PCR (SHA-1 nebo SHA-256 )
- 7206 bajtů volné paměti NV
- až 3 načtené relace (TPM_PT_HR_LOADED_MIN)
- až 64 aktivních relací (TPM_PT_ACTIVE_SESSIONS_MAX)
- až 3 načtené přechodné objekty (TPM_PT_HR_TRANSIENT_MIN)
- až 7 načtených trvalých objektů (TPM_PT_HR_PERSISTENT_M)
-
- Až 1 kByte pro parametry příkazu a parametry odezvy
- 1280 bajtová I / O vyrovnávací paměť

Podporováno na základních deskách X570 a novějších platformách.

Požadavky na systém
- Windows ® 10, UEFI OS
Rozměry
- 16,51 mm x 10,16 mm
Rozměr kolíku
- 14-1pin

Vysokorychlostní bezdrátové připojení k internetu
Dvoupásmový adaptér třídy Wireless-AC zaručující plynulé streamování a vysoký výkon sítě
Podpora šifrování WEP, WPA a WPA2 přináší vyšší zabezpečení

Síťový standard
IEEE 802.11a
IEEE 802.11b
IEEE 802.11g
IEEE 802.11n
IEEE 802.11ac

Rychlost přenosu dat
802.11ac: až 300 Mb/s
802.11ac: až 433 Mb/s

Provozní frekvence 2.4 GHz / 5 GHz

Chipset: AMD B550

Rozměrový formát: Formát ATX (305 mm x 244 mm)
Podpora pro procesory: 3rd Gen AMD Ryzen™ processors, and future AMD Ryzen™ processors with BIOS update
Patice procesoru: AM4

Pozice na paměti: 4x DDR4
Podpora pro paměti:

Supports DDR4 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066/ 3200 MHz by JEDEC
Supports DDR4 2667/ 2800 /2933 /3000 /3066 /3200 /3466 /3600/ 3733 /3866 /4000 /4133 /4266 /4400+ MHz by A-XMP OC MODE
Max.velikost operační paměti: 128 GB
Podpora pro paměti typu: DDR4

Dual channel memory architecture
Supports non-ECC UDIMM memory
Supports ECC UDIMM memory (non-ECC mode)
Supports un-buffered memory
Grafické výstupy: na základě procesoru

1x HDMI port, supports a maximum resolution of 4096x2160 @24Hz
1x DisplayPort, supports a maximum resolution of 4096x2160 @60Hz
Multi GPU:

Supports 2-Way AMD CrossFire™ Technology
Zvuková karta:

Realtek® ALC892 Codec
Síťová karta:

1x Realtek® 8111H Gigabit LAN controller
RAID řadič:

Supports RAID 0, RAID 1 and RAID 10 for SATA storage devices
Supports RAID 0 and RAID 1 for M.2 NVMe storage devices
Rozšiřující sloty:

1x PCIe 4.0/ 3.0 x16 slot (PCI_E1)
1x PCIe 3.0 x16 slot (PCI_E3), supports x4 speed
2x PCIe 3.0 x1 slots
SATA:

6x SATA 6Gb/s ports
M.2:

2x M.2 slots (Key M)
USB:

zadní USB porty ( celkem 8 )
4x USB 2.0 ports
1x USB 3.2 Gen 2 10Gbps Type-C port
1x USB 3.2 Gen 2 10Gbps port
2x USB 3.2 Gen 1 5Gbps Type-A ports
přední USB porty ( celkem 7 )
1x USB 3.2 Gen 1 5Gbps Type-C port
2x USB 3.2 Gen 1 5Gbps ports
4x USB 2.0 ports
Interní porty:

1x 24-pin ATX main power connector
1x 8-pin ATX 12V power connector
6x SATA 6Gb/s connectors
2x M.2 slots (M-Key)
1x USB 3.2 Gen 1 5Gbps Type-C port
1x USB 3.2 Gen 1 5Gbps connector (supports additional 2 USB 3.2 Gen 1 5Gbps ports)
2x USB 2.0 connectors (supports additional 4 USB 2.0 ports)
1x 4-pin CPU fan connector
1x 4-pin water-pump fan connector
6x 4-pin system fan connectors
1x Front panel audio connector
2x System panel connectors
1x Chassis Intrusion connector
1x 4-pin RGB LED connector
2x 3-pin RAINBOW LED connectors
1x TPM module connector
1x Clear CMOS jumper
Externí porty:

PS/2 Keyboard / Mouse
DisplayPort
1x LAN
HD Audio Connectors
Flash BIOS Button
HDMI
4x USB 2.0
2x USB 3.2 Gen 1 5Gbps Type-A
1x USB 3.2 Gen 2 10Gbps Type-A
1x USB 3.2 Gen 2 10Gbps Type-C

Podporuje stolní procesory AMD AM4 Socket Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 a 5000 G-Series

Podporuje DDR4 4933+ (OC)

1 slot PCIe 4.0 x16, 2 sloty PCIe 3.0 x16, 1 slot PCIe 3.0 x1
1 M.2 Key-E pro WiFi

Grafické výstupy: HDMI

7.1CH HD Audio (Realtek ALC897 Audio Codec), Nahimic Audio

6 SATA3, 1 Hyper M.2 (PCIe Gen4 x4)
1 Ultra M.2 (PCIe Gen3 x4 a SATA3)

3 USB 3.2 Gen2 (přední typ-C, zadní typ-A+C)
10 USB 3.2 Gen1 (4 přední, 6 zadní), 8 USB 2.0 (6 přední, 2 zadní)

Killer E3100G 2,5G LAN

Konektor
- 1 x SPI TPM Header
- 1 x Power LED a Speaker Header
- 2 x RGB LED Header
- 2 x adresovatelné LED hlavičky
- 1 x CPU ventilátorový konektor (4-pin)
- 1 x CPU/vodní pumpa Konektor ventilátoru (4kolíkový) (Inteligentní ovládání rychlosti ventilátoru)
- 5 x Konektory ventilátoru podvozku/vodního čerpadla (4kolíkové) (Inteligentní ovládání rychlosti ventilátoru)
- 1 x 24kolíkový napájecí konektor ATX (konektor napájení s vysokou hustotou)
- 1 x 8kolíkový 12V napájecí konektor (konektor napájení s vysokou hustotou)
- 1 x 4kolíkový 12V napájecí konektor (konektor napájení s vysokou hustotou)
- 1 x konektor zvuku na předním panelu
- 1 x Thunderbolt™ AIC konektor (5kolíkový) (podporuje pouze ASRock Thunderbolt™ 4 AIC kartu)
- 3 x USB 2.0 Headers (Podpora 6 USB 2.0 portů) (Podporuje ESD Protection)
- 2 x USB 3.2 Gen1 Headers (Podpora 4 Porty USB 3.2 Gen1) (rozbočovač ASMedia ASM1074) (podporuje ochranu ESD)
- 1 x přední panel USB 3.2 Gen2 Header typu C (podporuje ochranu ESD)

I/O zadního panelu
- 1 x Antenna Bracket
- 1 x PS/2 Port pro myš/klávesnici
- 1 x HDMI Port
- 1 x Optický SPDIF Out Port
- 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (Podporuje ESD ochranu) *
- 1 x port USB 3.2 Gen2 Type-C (10 Gb/s) (podporuje ochranu ESD) *
- 6 x porty USB 3.2 Gen1 (podporuje ochranu ESD) * *
- 2 x porty USB 2.0 (podporuje ochranu ESD)
- 1 x RJ -45 LAN port s LED (ACT/LINK LED a SPEED LED)
- HD audio konektory: zadní reproduktor / centrální / basy / linkový vstup / přední reproduktor / mikrofon (zlaté audio konektory)

- Formát ATX: 30,5 cm x 24,4 cm

Specifikace

Podporuje stolní procesory AMD AM4 Socket Ryzen ™ řady 2000, 3000 a 5000
Podporuje DDR4 3200 *
1 PCIe 3.0 x16, 1 PCIe 2.0 x16, 1 PCIe 2.0 x1
AMD Quad CrossFireX ™
Grafický výstup: HDMI, DVI-D, D-Sub
7.1kanálový zvuk HD (kodek Realtek ALC892/897)
4 SATA3, 1 Ultra M.2 (PCIe Gen3 x4), 1 M.2 (SATA3)
2 USB 3.2 Gen2 (zadní typ A+C)
6 USB 3.2 Gen1 (2 vpředu, 4 vzadu)

- 1 x záhlaví portu COM
- 1 x záhlaví TPM
- 1 x záhlaví vniknutí do šasi
- 1 x LED napájení a záhlaví reproduktoru
- 1 x záhlaví RGB LED *
- 1 x adresovatelná LED hlavička * *
- 1 x záhlaví LED ventilátoru AMD * * *
- 1 x konektor ventilátoru procesoru (4kolíkový) * * * *
- 1 x konektor ventilátoru procesoru/vodního čerpadla (4kolíkový) (inteligentní ovládání rychlosti ventilátoru) * * * * *
- 3 x konektory ventilátoru šasi/vodního čerpadla ( 4kolíkový) (inteligentní ovládání rychlosti ventilátoru) * * * * * *
- 1 x 24pinový napájecí konektor ATX
- 1 x 8pinový napájecí konektor 12 V
- 1 x konektor zvuku na předním panelu
- 2 x záhlaví USB 2.0 (podpora 4 porty USB 2.0) (podporuje ochranu ESD)
- 1 x záhlaví USB 3.2 Gen1 (podporuje 2 porty USB 3.2 Gen1) (podporuje ochranu ESD)

Zadní panel I/O
- 1 x port PS/2 pro myš/klávesnici
- 1 x port
D -Sub
- 1 x port DVI -D - 1 x port HDMI
- 2 x porty USB 2.0 (podporuje ochranu ESD)
- 1 x port USB 3.2 Gen2 typu A (10 Gb/s) (podporuje ochranu ESD)
- 1 x port USB 3.2 Gen2 typu C (10 Gb/s) (podporuje ochranu ESD)
- 4 x porty USB 3.2 Gen1 (podporuje ochranu ESD)
- 1 x RJ -45 LAN port s LED (ACT / LINK LED a SPEED LED)
- HD audio konektory: Line in / Přední reproduktor / Mikrofon

Form Factor
- Formát Micro ATX: 9,6 palce x 9,6 palce, 24,4 cm x 24,4 cm

Podporuje stolní procesory AMD AM4 Socket Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 a 5000 G-Series

Podporuje DDR4 4933+ (OC)

1 slot PCIe 4.0 x16, 2 sloty PCIe 3.0 x16, 1 slot PCIe 3.0 x1
1 M.2 Key-E pro WiFi

Grafické výstupy: HDMI

7.1CH HD Audio (Realtek ALC897 Audio Codec), Nahimic Audio

6 SATA3, 1 Hyper M.2 (PCIe Gen4 x4)
1 Ultra M.2 (PCIe Gen3 x4 a SATA3)

3 USB 3.2 Gen2 (přední typ-C, zadní typ-A+C)
10 USB 3.2 Gen1 (4 přední, 6 zadní), 8 USB 2.0 (6 přední, 2 zadní)

Killer E3100G 2,5G LAN

Konektor
- 1 x SPI TPM Header
- 1 x Power LED a Speaker Header
- 2 x RGB LED Header
- 2 x adresovatelné LED hlavičky
- 1 x CPU ventilátorový konektor (4-pin)
- 1 x CPU/vodní pumpa Konektor ventilátoru (4kolíkový) (Inteligentní ovládání rychlosti ventilátoru)
- 5 x Konektory ventilátoru podvozku/vodního čerpadla (4kolíkové) (Inteligentní ovládání rychlosti ventilátoru)
- 1 x 24kolíkový napájecí konektor ATX (konektor napájení s vysokou hustotou)
- 1 x 8kolíkový 12V napájecí konektor (konektor napájení s vysokou hustotou)
- 1 x 4kolíkový 12V napájecí konektor (konektor napájení s vysokou hustotou)
- 1 x konektor zvuku na předním panelu
- 1 x Thunderbolt™ AIC konektor (5kolíkový) (podporuje pouze ASRock Thunderbolt™ 4 AIC kartu)
- 3 x USB 2.0 Headers (Podpora 6 USB 2.0 portů) (Podporuje ESD Protection)
- 2 x USB 3.2 Gen1 Headers (Podpora 4 Porty USB 3.2 Gen1) (rozbočovač ASMedia ASM1074) (podporuje ochranu ESD)
- 1 x přední panel USB 3.2 Gen2 Header typu C (podporuje ochranu ESD)

I/O zadního panelu
- 1 x Antenna Bracket
- 1 x PS/2 Port pro myš/klávesnici
- 1 x HDMI Port
- 1 x Optický SPDIF Out Port
- 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (Podporuje ESD ochranu) *
- 1 x port USB 3.2 Gen2 Type-C (10 Gb/s) (podporuje ochranu ESD) *
- 6 x porty USB 3.2 Gen1 (podporuje ochranu ESD) * *
- 2 x porty USB 2.0 (podporuje ochranu ESD)
- 1 x RJ -45 LAN port s LED (ACT/LINK LED a SPEED LED)
- HD audio konektory: zadní reproduktor / centrální / basy / linkový vstup / přední reproduktor / mikrofon (zlaté audio konektory)

- Formát ATX: 30,5 cm x 24,4 cm

Podporuje 3.generaci AMD AM4 Ryzen ™ / Future AMD Ryzen ™ procesory

Podporuje DDR4 4733+ (OC)
1 PCIe 4.0 x16, 1 PCIe 3.0 x16, 2 PCIe 3.0 x1, 1 M.2 Key E pro WiFi
Možnosti grafického výstupu: HDMI, DisplayPort
AMD CrossFireX ™
7.1kanálový zvuk HD (Realtek ALC1220 Audio Codec), Nahimic Audio
6 SATA3, 1 Hyper M.2 (PCIe Gen4 x4), 1 M.2 (PCIe Gen3 x2 a SATA3)
2 USB 3.2 Gen2 (zadní typ A + C), 5 USB 3.2 Gen1 (2 přední, 2 zadní, 1 přední typ C)


Konektor
- 1 x SPI TPM Header
- 1 x Power LED and Speaker Header
- 2 x RGB LED Headers
- 2 x Addressable LED Headers
- 1 x CPU Fan Connector (4-pin)
- 1 x CPU / Water Pump Konektor ventilátoru (4kolíkový)
- 5 x konektory ventilátoru skříně / vodního čerpadla (4kolíkový)
- 1 x 24kolíkový napájecí konektor ATX (Hi-Density Power Connector)
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x audio konektor na předním panelu (15µ Gold Audio Connector)
- 2 x USB 2.0 konektory (podpora 4 portů USB 2.0) (podporuje ochranu ESD)
- 1 x USB 3.2 Gen1 konektor (podporuje 2 porty USB 3.2 Gen1) (podporuje ochranu ESD) )
- 1 x Zdířka USB 3.2 Gen1 na předním panelu typu C (podporuje ochranu ESD)
- 1 x Dr. Debug s LED

I / O na zadním panelu
- 2 x montážní body antény
- 1 x port pro myš / klávesnici PS / 2
- 1 x port HDMI
- 1 x DisplayPort 1.4
- 1 x optický výstupní port SPDIF
- 1 x port USB 3.2 Gen2 typu A (10 Gb / s) ( Podporuje ochranu ESD)
- 1 x port USB 3.2 Gen2 typu C (10 Gb / s) (podporuje ochranu ESD)
- 2 x porty USB 3.2 Gen1 (podporuje ochranu ESD)
- 4 x porty USB 2.0 (podporuje ochranu ESD) *
- 1 x LAN port RJ-45 s LED (LED ACT / LINK a SPEED LED)
- HD audio konektory: zadní reproduktor / centrální / basový / linkový / přední reproduktor / mikrofon (zlaté zvukové konektory)

Formát ATX: 12,0 palce x 9,6 palce, 30,5 cm x 24,4 cm

X570 steel legend

Podporuje procesory AMD AM4 Socket Ryzen ™ 2000 a 3000 Series
10 Power Phase Design
Podporuje DDR4 4666+ (OC)
2 PCIe 4,0 x16, 3 PCIe 4,0 x1, 1 M.2 (klávesa E) Pro WiFi
AMD Quad CrossFireX ™ a CrossFireX ™
Možnosti výstupu grafiky: HDMI, DisplayPort
7,1 CH HD Audio (Realtek ALC1220 Audio Codec), Nichicon Audio Caps
8 SATA3, 1 Hyper M.2 (PCIe Gen4 x4 a SATA3), 1 Hyper M.2 (PCIe Gen4 x4)
2 USB 3.2 Gen2 (zadní typ A + C), 10 USB 3.2 Gen1 (4 přední, 6 vzadu)
Intel ® Gigabit LAN
ASRock Polychrome SYNC


Konektor
- 1 x SPI TPM záhlaví
- 1 x LED dioda napájení a záhlaví reproduktoru
- 1 x LED dioda AMD Fan Header
- 1 x RGB LED záhlaví
- 1 x adresovatelná LED záhlaví
- 1 x konektor ventilátoru CPU (4kolíkový)
- 1 x konektor ventilátoru CPU / vodní čerpadla (4kolíkový) (Smart Fan Speed Control)
- 4 x konektory ventilátoru šasi / vodní čerpadla (4kolíkové) (Smart Fan Speed Control)
- 1 x 24 pin ATX napájecí konektor
- 1 x 8pinový 12V napájecí konektor
- 1 x 4pinový 12V napájecí konektor
- 1 x Audio konektor na předním panelu (15µ Gold Audio Connector)
- 1 x AMD LED Fan USB Header
- 1 x Thunderbolt ™ AIC konektor (5pinový ) (podporuje pouze ASRock Thunderbolt ™ AIC kartu)
- 2 x USB 2.0 záhlaví (podpora 4 porty USB 2.0 (podporuje ESD ochranu)
- 2 x USB 3.2 Gen1 záhlaví (podpora 4 portů USB 3.2 Gen1) (podporuje ochranu ESD)

Zadní panel I / O
- 2 x anténní porty (na štítku I / O panelu)
- 1 x port PS / 2 pro myš / klávesnici
- 1 x port HDMI
- 1 x DisplayPort 1.2
- 1 x optický výstup pro výstup SPDIF
- 1 x port USB 3.2 typu Gen2 typu A (10 Gb / s) (podporuje ESD ochranu)
- 1 x USB 3.2 Gen2 typ-C port (10 Gb / s) (podporuje ESD ochranu)
- 6 x USB 3.2 Gen1 porty (podporuje ESD ochranu)
- 1 x RJ- 45 Port LAN s LED diodou (LED dioda ACT / LINK a LED dioda SPEED)
- zdířky HD Audio: zadní reproduktor / centrální / basový / linkový vstup / přední reproduktor / mikrofon (zdířky Gold Audio)

B550 Pro4
3.generace Gen AMD AM4 Ryzen ™ / Future AMD Ryzen ™ procesory

Podporuje DDR4 4733+ (OC)
1 PCIe 4,0 x16, 1 PCIe 3,0 x16, 2 PCIe 3,0 x1, 1 klíč M.2 E pro WiFi
Možnosti grafického výstupu: HDMI, D-Sub
AMD CrossFireX ™
7.1 CH HD Audio (Realtek ALC1200 Audio Codec), Nahimic Audio
6 SATA3, 1 Hyper M.2 (PCIe Gen4 x4), 1 M.2 (PCIe Gen3 x2 a SATA3)
2 USB 3.2 Gen2 (zadní typ A + C), 6 USB 3.2 Gen1 (2 přední, 4 zadní)
Gigabit LAN


Konektor
- 1 x COM Port Header
- 1 x SPI TPM Header
- 1 x Power LED and Header Speaker
- 2 x RGB LED Headers
- 2 x Addressable LED Headers
- 1 x Connector Fan Connector (4-pin)
- 1 x konektor ventilátoru CPU / vodní čerpadlo (4kolíkový) (inteligentní regulace rychlosti ventilátoru)
- 4 x konektory ventilátoru podvozku / vodní čerpadlo (4kolíkový) (inteligentní regulace rychlosti ventilátoru)
- 1 x 24 pin ATX Power Konektor
- 1 x 8 pin 12V napájecí konektor
- 1 x 4 pin 12V napájecí konektor
- 1 x Audio konektor na předním panelu
- 2 x USB 2.0 záhlaví (Podpora 4 porty USB 2.0) (Podporuje ochranu ESD)
- 1 x záhlaví USB 3.2 Gen1 (podporuje 2 porty USB 3.2 Gen1) (podporuje ochranu ESD)

V / V na zadním panelu
- Držák antény
- 1 x port myši PS / 2 / klávesnice
- 1 x port D-Sub
- 1 x port HDMI
- 1 x port USB 3.2 Gen2 typu A (10 Gb / s) (podporuje ochranu ESD)
- 1 x USB 3.2 Gen2 typ-C port (10 Gb / s) (podporuje ochranu ESD)
- 4 x USB 3.2 Gen1 porty (podporuje ochranu ESD)
- 1 x RJ-45 LAN port s LED (ACT / LINK LED a SPEED LED)
- HD Audio jacky: Line in / přední reproduktor / mikrofon

Form Factor
- ATX Form Factor: 12,0 palců x 9,6 palců, 30,5 cm x 24,4 cm

Podporuje procesory AMD Ryzen™ řady 7000
AM5

4 x DDR5 DIMM, podporuje až 6200+ (OC)

1 PCIe 4.0 x16, 1 PCIe 4.0 x16, 2 PCIe 3.0 x1
Možnosti grafického výstupu: 1 HDMI, 1 DisplayPort

7.1CH HD Audio (Realtek ALC897 Audio Codec), Nahimic Audio

1 Blazing M.2 (PCIe Gen5x4), 1 Hyper M.2 (PCIe Gen4x4), 4 SATA3

1 USB 3.2 Gen2 Type-C (zadní), 1 USB 3.2 Gen2 Type-A (zadní), 1 USB 3.2 Gen1 Type-C (přední), 6 USB 3.2 Gen1 (2 zadní, 4 přední), 8 USB 2.0 (4 zadní, 4 přední)

Realtek 2,5G LAN

Podporuje procesory AMD Ryzen™ řady 7000

2 x DDR5 DIMM, podporuje až 6800+ (OC)
1 PCIe 5.0 x16
Možnosti grafického výstupu: 1 HDMI, eDP
7.1CH HD Audio (Realtek ALC1220 Audio Codec), Nahimic Audio
1 Blazing M.2 (PCIe Gen5x4),
1 Hyper M.2 (PCIe Gen4x4),
2 SATA3
1 USB 3.2 Gen2x2 Type-C (přední),
1 USB 3.2 Gen2 Type-C (zadní),
3 USB 3.2 Gen2 Type-A (zadní),
2 USB 3.2 Gen1 (přední),
6 USB 2.0 (4 zadní, 2 přední )
Killer 2,5G LAN
Killer 802.11ax Wi-Fi 6E + Bluetooth 5.3


Slot
1x Blazing M.2 Socket (M2_1, Key M), podporuje typ 2280 PCIe Gen5x4 (128 Gb/s) režim
1x Hyper M.2 Socket (M2_2, Key M), podporuje typ 2280 PCIe Gen4x4 Režim (64 Gb/s)
Čipová sada:
2x SATA3 6,0 Gb/s konektory


Konektor
- 1 x konektor signálu eDP
- 2 x adresovatelná LED záhlaví
- 1 x konektor ventilátoru CPU (4pinový)
- 1 x konektor ventilátoru CPU/vodního čerpadla (ventilátor M.2) (4kolíkový) (rychlost inteligentního ventilátoru Ovládání)
- 1 x Konektor ventilátoru podvozku/vodního čerpadla (4kolíkový) (Smart Fan Speed Control)
- 1 x 24kolíkový napájecí konektor ATX (konektor napájení s vysokou hustotou)
- 1 x 8 kolíků 12V Napájecí konektor (konektor napájení s vysokou hustotou)
- 1 x audio konektor na předním panelu (15µ Gold Audio konektor)
- 1 x USB 2.0 Header (podporuje 2 USB 2.0 porty)
- 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 Gen1 porty)
- 1 x přední panel USB 3.2 Gen2x2 Header (20 Gb/s) (ReDriver)


I/O zadního panelu
- 2 x porty antény
- 1 x port HDMI
- 1 x port optického výstupu SPDIF
- 3 x porty USB 3.2 Gen2 Type-A (10 Gb/s) (USB32_23 jsou porty Lightning Gaming.) -
1 x USB 3.2 Gen2 Type-C Port (10 Gb/s)
- 4 x USB 2.0 port
- 1 x RJ-45 LAN port
- 1 x Line Out Jack (Zlatý audio Jack)
- 1 x Vstup pro mikrofon (Zlatý Audio Jack)

Mini-ITX Form Factor: 6,7" x 6,7", 17,0 cm x 17,0 cm

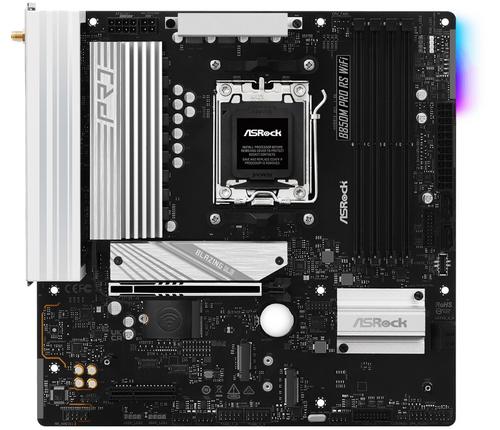

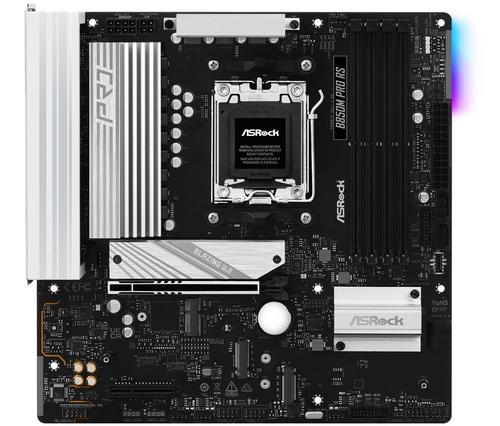

Podporuje procesory AMD Ryzen™ řady 7000
AM5

4 x DDR5 DIMM, podporuje až 6600+ (OC)

1 PCIe 5.0 x16, 1 PCIe 3.0 x16, 1 PCIe 4.0 x1, 1 M.2 Key-E pro WiFi
Možnosti grafického výstupu: 1 HDMI

7.1CH HD Audio (Realtek ALC897 Audio Codec), Nahimic Audio

1 Blazing M.2 (PCIe Gen5x4), 1 Hyper M.2 (PCIe Gen4x4), 1 M.2 (PCIe Gen3x2 & SATA3), 4 SATA3

1 USB 3.2 Gen2x2 Type-C (přední), 1 USB 3.2 Gen2 Type-C (zadní), 1 USB 3.2 Gen2 Type-A (zadní), 4 USB 3.2 Gen1 (2 zadní, 2 přední), 9 USB 2.0 (6 zadní, 3 přední)

Killer 2,5G LAN

802.11ax Wi-Fi 6E + Bluetooth

Podporuje procesory AMD Ryzen™ řady 7000 AM5
2 x DDR5 DIMM, podporuje až 6400+ (OC)
1 PCIe 4.0 x16, 2 PCIe 4.0 x1, 1 M.2 klíč E pro WiFi

Integrovana grafika v CPU
Možnosti grafického výstupu: HDMI, DisplayPort
Zvukový kodek Realtek ALC897 7.1 CH HD, zvuk Nahimic
4 SATA3, 1 Blazing M.2 (PCIe Gen5 x4), 1 Hyper M.2 (PCIe Gen4 x4)
6 USB 3.2 Gen1 (3 zadní, 1 zadní typ-C, 2 přední)
Gigabit LAN Realtek

Konektor
- 1 x SPI TPM Header
- 1 x Power LED a Speaker Header
- 1 x CPU ventilátorový konektor (4pinový)
- 3 x Konektory ventilátoru podvozku/vodní pumpy (4pinový) (Inteligentní ovládání rychlosti ventilátoru)
- 1 x 24kolíkový napájecí konektor ATX
- 1 x 8kolíkový 12V napájecí konektor
- 1 x zvukový konektor na předním panelu
- 2 x USB 2.0 záhlaví (podpora 4 portů USB 2.0)
- 1 x záhlaví USB 3.2 Gen1 (podporuje 2 porty USB 3.2 Gen1)

I/O zadního panelu
- 2 x montážní body antény
- 1 x port HDMI
- 1 x DisplayPort 1.4
- 1 x port USB 3.2 Gen1 Type-C
- 3 x porty USB 3.2 Gen1 typu A
- 2 x porty USB 2.0
- 1 x port LAN RJ-45
- 1 x tlačítko BIOS Flashback
- HD Audio Jack: Linkový vstup / Přední reproduktor / Mikrofon

Micro ATX: 24,4 cm x 22,6 cm

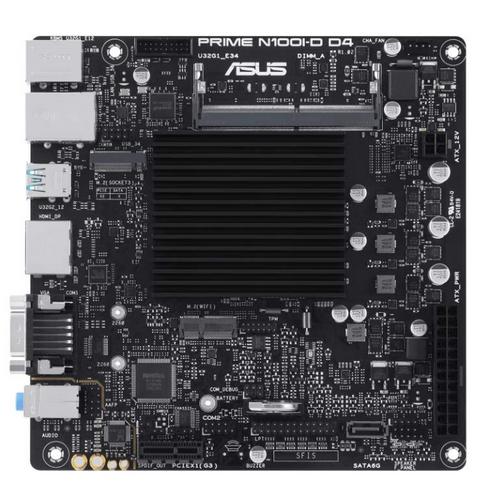

Čtyřjádrový procesor Intel® N100 (až 3,4 GHz)
Podporuje 1 DDR4 DIMM

1 PCIe 3.0 x16 (režim x2), 1 PCIe 3.0 x1, 1 klíč M.2 E pro WiFi
Možnosti grafického výstupu: D-Sub, HDMI, DisplayPort
Zvukový kodek Realtek ALC897 7.1CH HD

2x SATA3, 1 M.2 (PCIe Gen3x2)
1x USB 3.2 Gen2 Type-C (zadní), 4 USB 3.2 Gen1 (2 zadní, 2 přední)
Gigabit LAN Realtek
Podporuje ASRock Auto Driver Installer

Konektor
- 1 x SPI TPM Header
- 1 x Chassis Intrusion and Header Speaker Header
- 2 x Konektory ventilátoru case/vodního čerpadla (4kolíkové) Inteligentní ovládání rychlosti ventilátoru)
- 1 x 24kolíkový napájecí konektor ATX
- 1 x Audio konektor na předním panelu
- 2 x USB 2.0 Header (podpora 4 USB 2.0 portů)
- 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 Gen1 porty)

I/O zadního panelu
- 2 x montážní body antény
- 1 x port myši/klávesnice PS/2
- 1 x port D-Sub
- 1 x port HDMI
- 1 x DisplayPort 1.4
- 1 x port USB 3.2 Gen2 Type-C (10 Gb/s)
- 2 x porty USB 3.2 Gen1
- 4 x porty USB 2.0
- 1 x port RJ-45 LAN
- HD Audio konektory: linkový vstup / přední reproduktor / mikrofon

Form Factor
- Formát Micro ATX:
